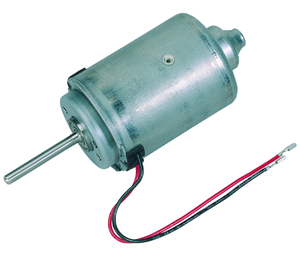

Motor picture

Motor picture 404 382

Technical description

Motorhousing deep drawn & corrosion protected

Excitation field permanent magnet

Type of gear mesh -

Gear housing -

Gear wheel material -

Lubrication grease

Mechanical interface steel shaft

Electric interface leads with connector

Sensor optional

thermal protection optional

EMC suppression optional

Applications

Industrial:

Linear Drives

Automotive:

Electric torque management, Automated manual transmission

Design Data

Commutation   Brushed
Direction of rotation   Bi-directional
Bearing type   A:Sleeve - B:Sleeve

Performance data

Rated voltage [V] UN 24
Nominal torque [Nm] MN 0.12
Nominal speed [min-1] nN 4677.273
Nominal power [W] PN 58.776
Nominal current [A] IN 4
Nominal force [kN] FN 0

Sensor data

Pulses   0
Output channels   0

Other data

Gear ratio
Gear wheel material
Suppression components   5μH, 1nF
Enclosure class   IP 30
Weight   0.9

Connector layouts

Connector layout K 190

Description

I    Receptacles for tabs 2,8 x 0,8 DIN 46 247
II   black
III  red

Characteristic curves

Characteristic curve 404 382

Drawing

Drawing 0272 A

Shafts

Output shaft drawing W 232

Wiring diagrams

Wiring diagram S 30
