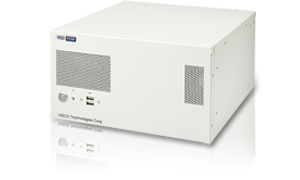

高端机种【F】，凌驾于系列中处理速度最快的VTV-9000ST，体积为ST的45%，实现了轻量化与省空间。
〈机型阵容〉
2相机规格，4相机规格
高速对应2相机规格
可连接VT Digital相机。
VT Digital相机
2900万像素黑白
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
 |
VTC-29MCM00-NV | 6576x4384 |
200ms (5fps) |
- | 68x68x104mm |
2500万像素黑白
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-25MCM00-NV | 5120x5120 | - |
40ms (25fps) |
68x68x80mm |
1200万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-R120M00-SE | 4080x3000 |
67ms (15fps) |
19ms (53fps) |
35x35x40.7mm |
 |
VTC-R120C00-SE | ||||
900万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-R090M00-SE | 4080x2160 |
50ms (20fps) |
14ms (73fps) |
35x35x40.7mm |
|
|
VTC-R090C00-SE | ||||
500万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-R050M00-SE | 2448x2048 |
29ms (35fps) |
7.6ms (132fps) |
35x35x40.7mm |
|
|
VTC-R050C00-SE | ||||
|
|
VTC-D050M0A-SE | 2448x2048 |
29ms (35fps) |
- | 35x35x40.7mm |
|
|
VTC-D050C0A-SE | ||||
|
|
VTC-500PM00-JC | 2544x2048 |
21ms (47fps) |
9.4ms (107fps) |
29x29x52mm |
|
|
VTC-500PC00-JC | ||||
|
|
VTC-500PM10-SE | 2592x1944 |
71ms (14fps) |
- | 35x35x35mm |
|
|
VTC-500PC10-SE | ||||
400万像素黑白
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-400PM00-VI | 2048x2048 |
26ms (38fps) |
6.7ms (150fps) |
29x29x55mm |
300万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-D030M00-SE | 2048×1536 |
19ms (52fps) |
- | 35x35x40.7mm |
|
|
VTC-D030C00-SE | ||||
200万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-200PM00-VI | 2048x1088 |
14ms (70fps) |
3.6ms (280fps) |
29x29x55mm |
|
|
VTC-200PC00-VI | ||||
|
|
VTC-200PM01-SE | 1616x1236 |
33ms (30fps) |
- | 35x35x46.5mm |
|
|
VTC-200PC01-SE | ||||
|
|
VTC-200CM00-NV | 2048x1088 |
14ms (74fps) |
6.7ms (150fps) |
68x68x54mm |
|
|
VTC-200CC00-NV | ||||
80万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-080PM00-SE | 1024x768 |
23ms (44fps) |
- | 28x28x40.5mm |
|
|
VTC-080PC00-SE | ||||
30万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 常规模式 | 高速模式 | ||||
|
|
VTC-030WM00-SE | 640x480 |
4.2ms (240fps) |
- | 35x35x48.2mm |
|
|
VTC-030WC00-SE | ||||
|
|
VTC-030PM00-SE | 640x480 |
11ms (90fps) |
- | 28x28x40.5mm |
|
|
VTC-030PC00-SE | ||||
所有相机皆可对应局部。
VT Digital相机是ViSCO独创的数字相机。
外观尺寸不含接插件。
VT Digital 相机线缆
| 产品名称 | 型号 |
接插件形状 （相机端-图像设备端） |
形状 |
|---|---|---|---|
| 3m 自控 | VTCC-3SSRN003H | SDR-SDR | 耐弯曲 |
| VTCC-3MSRN003H | MDR-SDR | ||
| 5m 自控 | VTCC-3SSRN005H | SDR-SDR | 耐弯曲 |
| VTCC-3MSRN005H | MDR-SDR | ||
| 3m 自控 L型 | VTCC-3SSRU003H | SDR-SDR | L型 UP |
| 5m 自控 L型 | VTCC-3SSRU005H | SDR-SDR | L型 UP |
| 3m 自控 L型 | VTCC-3SSRD003H | SDR-SDR | L型 DOWN |
| 5m 自控 L型 | VTCC-3SSRD005H | SDR-SDR | L型 DOWN |
|
高速相机用 3m 自控 |
VTCC-4SSRN103H | SDR-SDR | 耐弯曲 |
|
高速相机用 3m 自控 |
VTCC-4MSRN003H | MDR-SDR | 耐弯曲 |
硬件规格
| 型号 |
V9KFDPK 1-2** |
V9KFDPQ 1-4** |
V9KFDPT 1-2** |
|---|---|---|---|
| 相机模式 | 常规（可混用不同像素数的相机） | 高速（可混用标准、高速相机，不同像素数的相机） | |
| 相机最大连接数 | 2台 | 4台 | 2台 |
| 外观尺寸 | 280（W）× 295（D）× 150（H）mm | ||
| 重量 | 6.5kg | ||
| 功率 | 220W以下 | ||
图纸

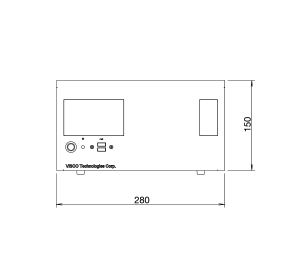

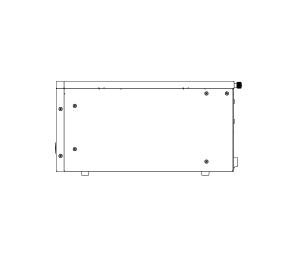

正面 侧面

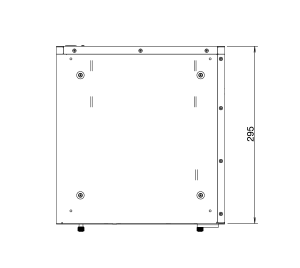

底面
