超深度相机
立体取像(3面同时取像)，颠覆了外观检查的常识
用超深度相机缺陷看的清楚，还能同时检查复数面

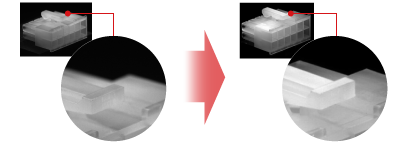

用普通相机斜向拍摄的话，只能局部对焦，存在远近感的图像不适合做检查。
ViSCO开发的超深度相机的话，以上问题可以全部解决。
除了实现高精度的检查，还贡献于检查现场的成本缩减。
对象机种：VTV-9000ST
超深度相机特有的3个特长
1.清楚查看伤痕或凹凸等缺陷

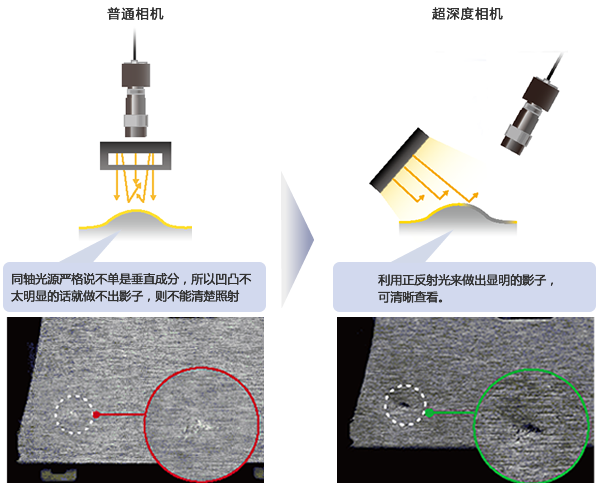

无需使用曝光时间较长的同轴光源
伤痕或缺陷检测

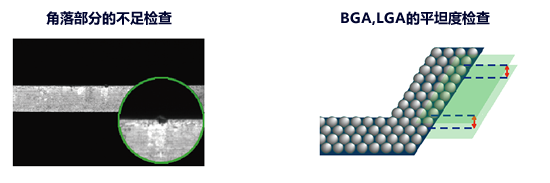

细微的凹凸检测
返回顶部
2.原本需要从多个方向进行拍摄,现只需拍摄1次便能进行检查
减少了检查的拍摄次数和相机数 → 整体检查时间的高速化+成本缩减

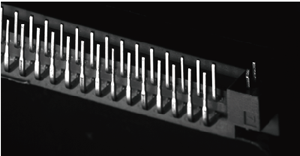

＜复数列端子的外观检查＞
斜向拍摄的话复数列端子也不会重叠，可一次性完成检查。

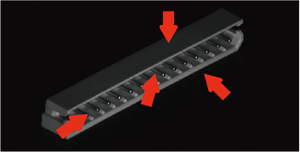

＜一次性检查复数面＞
原本需要4方向拍摄的接插件检查也能一次性完成。
返回顶部
3.提高了设备设计的自由度

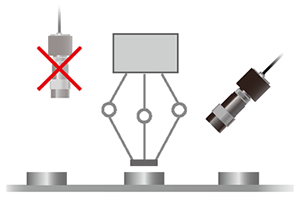

相机和光源系的配置，不会影响运输系
只需旋转，即可进行全面检查 → 无需复杂而高价的机构
返回顶部
超深度相机的使用案例
超深度相机适用于以下各种检查。
- 压接端子的TP与宽度检查
- 接插件嵌合部分的裂缝检查
- 接插件PIN尖端的检测
- 大型成品内存墙面的伤痕检查
- 针脚框架上的一体树脂成形部分的检查
- 自动机的定位
硬件规格
| 200万像素 | 500万像素 | 1200万像素 | |
|---|---|---|---|
| 像素数 | 2048 x 1088 | 2448 x 2056 | 3984 x 3000 |
|
图像传输速度 (普通模式) |
13.5ms (74fps) |
62.5ms (16fps) |
53ms (19fps) |
|
图像传输速度 (高速模式) |
6.7ms (150fps) |
- |
19.2ms (52fps) |
|
外形尺寸 (W x H x D) |
68 x 68 x 54 mm | 68 x 68 x 54 mm | 68 x 68 x 54 mm |
| 其他 | 彩色，黑白 | 彩色，黑白 | 彩色，黑白 |
